Настенный газовый котел Kiturami World Alpha C на официальном сайте

World Alpha C

Двухконтурный котел с датчиком утечки газа, двухуровневым медным теплообменником и дополнительной шумоизоляцией

Пульт управления NCTR-100WR делает работу котла более экономной и комфортной, а встроенный WIFI-модуль позволит управлять котлом из любой точки планеты.
*Дополнительная опция.

Где купить AR-Модель

Общие характеристики

Технические характеристики

Документы

Аксессуары

Дымоходы

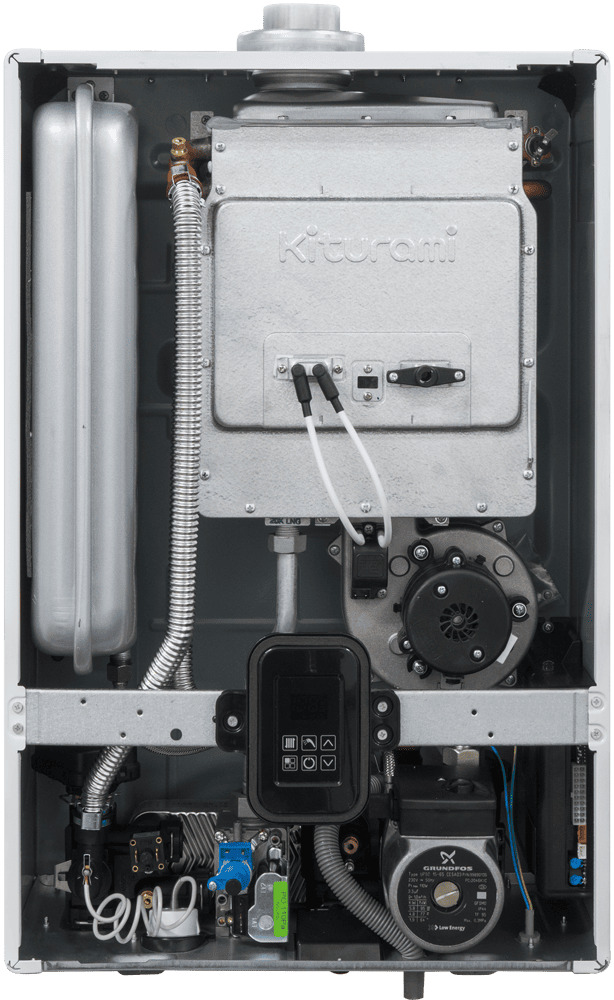

Встроенный пульт управления

Вентилятор с модуляцией

Теплообменник ГВС из нержавеющей стали

Управление по WiFi

дополнительный WiFi пульт управления NCTR-100 даёт возможность в любое время дистанционно включить и выключить котёл, устанавливать желаемую температуру в радиаторах отопления, а также управлять всеми режимами работы котла из любой точки мира.

Датчик утечки газа

Блок управления, оснащенный системой выявления утечки газа, автоматически прекращает работу котла. Это позволяет предотвратить аварийную ситуацию.

Вентилятор с модуляцией скорости вращения

Модулируемая скорость вращения вентилятора обеспечивает оптимальное соотношение газа и воздуха в камере сгорания для экономичной работы котла. Модуляция также гарантирует стабильную работу при изменении сопротивления в системе дымоудаления из-за ветра.

Сейсмодатчик

В случае сейсмической активности произойдёт блокировка подачи газа. Так же служит защитой от неблагонадёжного монтажа.

Функция самодиагностики

В случае неисправности мигает контрольная лампочка, и на дисплее комнатного пульта управления отображается код ошибки. Это позволяет легко установить причину нештатной ситуации.

Пластинчатый теплообменник ГВС

Пластинчатый теплообменник горячего водоснабжения (ГВС) обеспечивает быструю регулировку температуры горячей воды с точностью до 1 °C даже при изменяющемся расходе воды.

Двухъярусный первичный теплообменник

Верхний слой теплообменника из алюминия обеспечивает защиту от конденсата из системы дымоудаления, нижний слой теплообменника из чистой меди защищает его от перегрева. Это обеспечивает высокую тепло проводимость и долговечную работу котла.

Циркуляционный насос с мокрым ротором

Циркуляционный насос с мокрым ротором работает практически бесшумно.

Автоматическое выключение котла

В случае отключения электропитания, перегрева теплообменника или неисправности вентилятора, системы дымоудаления, система безопасности автоматически прекращает подачу топлива.

Датчик Холла вентилятора. Отсутствует прессостат

Инновационный контроль работы вентилятора с помощью датчика Холла, а не прессостата, исключает остановку котла из-за образования конденсата в трубках прессостата.

Возможна установка как коаксиальной (60/100), так и раздельной системы дымоудаления (80/80)

Трехмерная AR-модель World Alpha C

Мы разработали для вас передовой инструмент, с помощью которого любой пользователь может загрузить трехмерную AR-модель котла и посмотреть ее в дополненной реальности на экране мобильного устройства.

Воспользоваться этой функцией очень просто — при нажатии на кнопку «AR-модель» будет запускаться сервис «примерки» выбранного оборудования в вашем интерьере.

Подробное руководство по использованию инструмента дополненной реальности:

для Android
для iPhone

Технические характеристики

Наименование	Ед. изм.	World Alpha C 15	World Alpha C 18	World Alpha C 24	World Alpha C 30	World Alpha C 35
Давление в расширительном баке	бар	1	1	1	1	1
Давление газа на входе прир./сжиж	мбар	13,0–25,0/28,0–37,0	13,0–25,0/28,0–37,0	13,0–25,0/28,0–37,0	13,0–25,0/28,0–37,0	13,0–25,0/28,0–37,0
Давление прир. газа на горелке (LNG, G20) макс./мин	мбар	4,5/1,7	6/1,7	6,6/1,7	5/1,4	6,5/1,6
Давление сжиж. газа на горелке (LPG, G31) макс./мин	мбар	6,5/2,3	8,6/2,3	9,2/2	9/2,2	11,7/2,5
Давление теплоносителя макс.	бар	3.5	3.5	3.5	3.5	3.5
Диапазон регулирования температуры ГВС	˚C	35–60	35–60	35–60	35–60	35–60
Диапазон регулирования температуры теплоносителя	°C	45–85	45–85	45–85	45–85	45–85
Концентрация NO_X		0.0026	0.0028	0.0027	0.0028	0.0029
Концентрация СО	%	0.0082	0.0093	0.0098	0.0132	0.0152
КПД (при 80/60 °С)	%	91	92.4	91.8	91.6	91.8
Объем расширительного бака	л	6.5	6.5	6.5	6.5	6.5
Потребляемая электрическая мощность	Вт	135	135	135	150	150
Присоединительные размеры, вход газа	мм (дюйм)	20 (G ¾”)	20 (G ¾”)	20 (G ¾”)	20 (G ¾”)	20 (G ¾”)
Присоединительные размеры, вход и выход ГВС	мм (дюйм)	15 (G ½”)	15 (G ½”)	15 (G ½”)	15 (G ½”)	15 (G ½”)
Присоединительные размеры, вход и выход теплоносителя	мм (дюйм)	20 (G ¾”)	20 (G ¾”)	20 (G ¾”)	20 (G ¾”)	20 (G ¾”)
Присоединительные размеры, дымоход	мм	Ø60/100 (Ø80/80 - опция)	Ø60/100 (Ø80/80 - опция)	Ø60/100 (Ø80/80 - опция)	Ø60/100 (Ø80/80 - опция)	Ø60/100 (Ø80/80 - опция)
Проток воды для включения, мин.	л/мин	2	2	2	2	2
Расход газа макс. прир./сжиж	м²/ч, кг/ч	1,60/1,28	1,92/1,54	2,56/2,05	3,21/2,56	3,74/2,99
Расход ГВС при Δt=25 °C	л/мин	12	13.3	13.3	16.7	20
Средняя температура продуктов сгорания	°C	120	121	123	119	119
Степень защиты		IP x 4D	IP x 4D	IP x 4D	IP x 4D	IP x 4D
Тепловая мощность в режиме ГВС макс	кВт	21	24	24	30	35
Тепловая мощность в режиме отопления макс./мин	кВт	15/7,5	18/7,5	24/9,6	30/12	35/14
Теплоноситель		Вода	Вода	Вода	Вода	Вода
Тип газа		природный (G20)/сжиженный (G31)	природный (G20)/сжиженный (G31)	природный (G20)/сжиженный (G31)	природный (G20)/сжиженный (G31)	природный (G20)/сжиженный (G31)
Напряжение электропитания номинальное	В	230	230	230	230	230
Частота электрического тока	Гц	50	50	50	50	50
Габаритные размеры (В×Ш×Г)	мм	660×440×228	660×440×228	660×440×228	660×440×228	660×440×228
Габаритные размеры, брутто (В x Ш x Г)	мм	800х500х300	800х500х300	800х500х300	800х500х300	800х500х300
Масса нетто	кг	22	22	22	24	24
Масса, брутто	кг	25.5	25.5	25.5	25.5	25.5

- Тепловая мощность в режиме отопления макс./мин 15/7,5 кВт
- Тепловая мощность в режиме ГВС макс 21 кВт
- Тип газа природный (G20)/сжиженный (G31)
- Давление газа на входе прир./сжиж 13,0–25,0/28,0–37,0 мбар
- КПД (при 80/60 °С) 91 %
- Теплоноситель Вода
- Диапазон регулирования температуры теплоносителя 45–85 °C
- Давление теплоносителя макс. 3.5 бар
- Расход ГВС при Δt=25 °C 12 л/мин
- Диапазон регулирования температуры ГВС 35–60 ˚C
- Давление в расширительном баке 1 бар
- Проток воды для включения, мин. 2 л/мин
- Потребляемая электрическая мощность 135 Вт
- Степень защиты IP x 4D
- Присоединительные размеры, вход газа 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход теплоносителя 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход ГВС 15 (G ½”) мм (дюйм)
- Давление сжиж. газа на горелке (LPG, G31) макс./мин 6,5/2,3 мбар
- Давление прир. газа на горелке (LNG, G20) макс./мин 4,5/1,7 мбар
- Присоединительные размеры, дымоход Ø60/100 (Ø80/80 - опция) мм
- Объем расширительного бака 6.5 л
- Средняя температура продуктов сгорания 120 °C
- Концентрация СО 0.0082 %
- Концентрация NO_X 0.0026
- Расход газа макс. прир./сжиж 1,60/1,28 м²/ч, кг/ч
- Напряжение электропитания номинальное 230 В
- Частота электрического тока 50 Гц
- Габаритные размеры (В×Ш×Г) 660×440×228 мм
- Габаритные размеры, брутто (В x Ш x Г) 800х500х300 мм
- Масса нетто 22 кг
- Масса, брутто 25.5 кг
- Тепловая мощность в режиме отопления макс./мин 18/7,5 кВт
- Тепловая мощность в режиме ГВС макс 24 кВт
- Тип газа природный (G20)/сжиженный (G31)
- Давление газа на входе прир./сжиж 13,0–25,0/28,0–37,0 мбар
- КПД (при 80/60 °С) 92.4 %
- Теплоноситель Вода
- Диапазон регулирования температуры теплоносителя 45–85 °C
- Давление теплоносителя макс. 3.5 бар
- Расход ГВС при Δt=25 °C 13.3 л/мин
- Диапазон регулирования температуры ГВС 35–60 ˚C
- Давление в расширительном баке 1 бар
- Проток воды для включения, мин. 2 л/мин
- Потребляемая электрическая мощность 135 Вт
- Степень защиты IP x 4D
- Присоединительные размеры, вход газа 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход теплоносителя 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход ГВС 15 (G ½”) мм (дюйм)
- Давление сжиж. газа на горелке (LPG, G31) макс./мин 8,6/2,3 мбар
- Давление прир. газа на горелке (LNG, G20) макс./мин 6/1,7 мбар
- Присоединительные размеры, дымоход Ø60/100 (Ø80/80 - опция) мм
- Объем расширительного бака 6.5 л
- Средняя температура продуктов сгорания 121 °C
- Концентрация СО 0.0093 %
- Концентрация NO_X 0.0028
- Расход газа макс. прир./сжиж 1,92/1,54 м²/ч, кг/ч
- Напряжение электропитания номинальное 230 В
- Частота электрического тока 50 Гц
- Габаритные размеры (В×Ш×Г) 660×440×228 мм
- Габаритные размеры, брутто (В x Ш x Г) 800х500х300 мм
- Масса нетто 22 кг
- Масса, брутто 25.5 кг
- Тепловая мощность в режиме отопления макс./мин 24/9,6 кВт
- Тепловая мощность в режиме ГВС макс 24 кВт
- Тип газа природный (G20)/сжиженный (G31)
- Давление газа на входе прир./сжиж 13,0–25,0/28,0–37,0 мбар
- КПД (при 80/60 °С) 91.8 %
- Теплоноситель Вода
- Диапазон регулирования температуры теплоносителя 45–85 °C
- Давление теплоносителя макс. 3.5 бар
- Расход ГВС при Δt=25 °C 13.3 л/мин
- Диапазон регулирования температуры ГВС 35–60 ˚C
- Давление в расширительном баке 1 бар
- Проток воды для включения, мин. 2 л/мин
- Потребляемая электрическая мощность 135 Вт
- Степень защиты IP x 4D
- Присоединительные размеры, вход газа 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход теплоносителя 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход ГВС 15 (G ½”) мм (дюйм)
- Давление сжиж. газа на горелке (LPG, G31) макс./мин 9,2/2 мбар
- Давление прир. газа на горелке (LNG, G20) макс./мин 6,6/1,7 мбар
- Присоединительные размеры, дымоход Ø60/100 (Ø80/80 - опция) мм
- Объем расширительного бака 6.5 л
- Средняя температура продуктов сгорания 123 °C
- Концентрация СО 0.0098 %
- Концентрация NO_X 0.0027
- Расход газа макс. прир./сжиж 2,56/2,05 м²/ч, кг/ч
- Напряжение электропитания номинальное 230 В
- Частота электрического тока 50 Гц
- Габаритные размеры (В×Ш×Г) 660×440×228 мм
- Габаритные размеры, брутто (В x Ш x Г) 800х500х300 мм
- Масса нетто 22 кг
- Масса, брутто 25.5 кг
- Тепловая мощность в режиме отопления макс./мин 30/12 кВт
- Тепловая мощность в режиме ГВС макс 30 кВт
- Тип газа природный (G20)/сжиженный (G31)
- Давление газа на входе прир./сжиж 13,0–25,0/28,0–37,0 мбар
- КПД (при 80/60 °С) 91.6 %
- Теплоноситель Вода
- Диапазон регулирования температуры теплоносителя 45–85 °C
- Давление теплоносителя макс. 3.5 бар
- Расход ГВС при Δt=25 °C 16.7 л/мин
- Диапазон регулирования температуры ГВС 35–60 ˚C
- Давление в расширительном баке 1 бар
- Проток воды для включения, мин. 2 л/мин
- Потребляемая электрическая мощность 150 Вт
- Степень защиты IP x 4D
- Присоединительные размеры, вход газа 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход теплоносителя 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход ГВС 15 (G ½”) мм (дюйм)
- Давление сжиж. газа на горелке (LPG, G31) макс./мин 9/2,2 мбар
- Давление прир. газа на горелке (LNG, G20) макс./мин 5/1,4 мбар
- Присоединительные размеры, дымоход Ø60/100 (Ø80/80 - опция) мм
- Объем расширительного бака 6.5 л
- Средняя температура продуктов сгорания 119 °C
- Концентрация СО 0.0132 %
- Концентрация NO_X 0.0028
- Расход газа макс. прир./сжиж 3,21/2,56 м²/ч, кг/ч
- Напряжение электропитания номинальное 230 В
- Частота электрического тока 50 Гц
- Габаритные размеры (В×Ш×Г) 660×440×228 мм
- Габаритные размеры, брутто (В x Ш x Г) 800х500х300 мм
- Масса нетто 24 кг
- Масса, брутто 25.5 кг
- Тепловая мощность в режиме отопления макс./мин 35/14 кВт
- Тепловая мощность в режиме ГВС макс 35 кВт
- Тип газа природный (G20)/сжиженный (G31)
- Давление газа на входе прир./сжиж 13,0–25,0/28,0–37,0 мбар
- КПД (при 80/60 °С) 91.8 %
- Теплоноситель Вода
- Диапазон регулирования температуры теплоносителя 45–85 °C
- Давление теплоносителя макс. 3.5 бар
- Расход ГВС при Δt=25 °C 20 л/мин
- Диапазон регулирования температуры ГВС 35–60 ˚C
- Давление в расширительном баке 1 бар
- Проток воды для включения, мин. 2 л/мин
- Потребляемая электрическая мощность 150 Вт
- Степень защиты IP x 4D
- Присоединительные размеры, вход газа 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход теплоносителя 20 (G ¾”) мм (дюйм)
- Присоединительные размеры, вход и выход ГВС 15 (G ½”) мм (дюйм)
- Давление сжиж. газа на горелке (LPG, G31) макс./мин 11,7/2,5 мбар
- Давление прир. газа на горелке (LNG, G20) макс./мин 6,5/1,6 мбар
- Присоединительные размеры, дымоход Ø60/100 (Ø80/80 - опция) мм
- Объем расширительного бака 6.5 л
- Средняя температура продуктов сгорания 119 °C
- Концентрация СО 0.0152 %
- Концентрация NO_X 0.0029
- Расход газа макс. прир./сжиж 3,74/2,99 м²/ч, кг/ч
- Напряжение электропитания номинальное 230 В
- Частота электрического тока 50 Гц
- Габаритные размеры (В×Ш×Г) 660×440×228 мм
- Габаритные размеры, брутто (В x Ш x Г) 800х500х300 мм
- Масса нетто 24 кг
- Масса, брутто 25.5 кг

Документация

Руководство по эксплуатации .pdf

pdf, 4.4 MB

Сертификат соответствия.pdf

pdf, 2.3 MB

Гарантийный талон.pdf

pdf, 0.1 MB

Аксессуары

S121110072

NCTR-100WR

Возможность удаленного управления котлом при подключении пульта к домашней WIFI сети.
Два режима работы: по температуре воздуха в помещении и по температуре теплоносителя в системе отопления.
Сенсорное управление и плавная настройка с помощью регулятора.
Жидкокристаллический дисплей.
Выносной комнатный пульт управления. Соединяется с котлом при помощи проводов. Максимальная длина провода — 25 м.
При первом пуске котла регулировка газового клапана производится с пульта при помощи сервисных настроек.
“Защита от детей”. Блокировка пульта управления.
Русскоязычное озвучивание режимов работы пульта управления.
Регулировка громкости пульта управления.
Подходит к котлам: World Alpha, World Alpha S, World Alpha С и TGB HiFin.

Функции пультов управления NCTR-60R, NCTR-100R, NCTR-100WR

Дисплей

Индикация выбранного режима, интервалов пуска и остановки котла, температуры, работы горелки, кодов неисправностей и т.д.

ВКЛ/ВЫКЛ

Включение и выключение котла.

Отопление

Включение и настройка режима работы котла по температуре воздуха в помещении.

Теплоноситель

Включение и настройка режима работы котла по температуре теплоносителя в системе отопления.

ГВС

Включение и настройка режима «ГВС» и включение режима быстрого нагрева ГВС.

Отсутствие

Позволяет поддерживать минимальную температуру теплоносителя для предотвращения замерзания котла.

Таймер

В данном режиме устанавливается время работы котла в минутах и время ожидания в часах.

Быстрый нагрев горячей воды

Позволяет уменьшить время ожидания горячей воды, предварительно нагревая теплообменник.

Функция блокировки

Блокирует возможность изменения настроек пульта управления (только NCTR-100R, NCTR-100WR).

Регулировка громкости

Позволяет регулировать громкость работы пульта управления (только NCTR-100R, NCTR-100WR).

Дымоходы

Дымоход коаксиальный 60/100 мм

Предназначен для котлов с закрытой камерой сгорания, то есть для всех настенных котлов Kiturami. По внутренней трубе диаметром 60 мм из камеры сгорания котла удаляются дымовые газы, а по внешней трубе диаметром 100 мм осуществляется подача воздуха в котел. Одновременно коаксиальный дымоход выполняет роль теплообменника «труба в трубе» для подогрева воздуха, поступающего в котел.

Стандартный комплект

Арт.:E91E900066

Комплект дымохода с антиобледенителем 60/100 мм. Специальная конструкция с удлиненным отводом дымовых газов предотвращает образование льда на дымоходе.

Материал:
